Systém odvětrávané fasády s cihlovým zdivem zajišťuje proudění vzduchu mezi fasádou a nosným zdivem. Pomáhá při odvádění vlhkosti, přehřívání budovy a zajišťuje příjemné klima uvnitř domu.
Hledaný výraz musí mít více jak 2 znaky.
Jak na fasádu z lícových cihel?
Řešením je systém odvětrávané fasády z lícových cihel, často také označovaný jako provětrávaná fasáda.
Jedná se o tzv. bezkontaktní zateplení, kdy se mezi izolací a vrchním pláštěm fasády z lícovek ponechává provětrávaná mezera. Ve vzduchové mezeře komínovým efektem dochází k proudění vzduchu, které má příznivý vliv na odvod vlhkosti z izolace i z cihlové přizdívky. Odvětrávaná fasáda také zabraňuje přehřívání fasády.
Použití:
Novostavby nebo rekonstrukce a opravy starých fasád, jejich obnova a zlepšení užitných vlastností objektů.
Detailní skladba sytému:
- Nosné zdivo
- Nerezová konzole / zakládací pás
- Tepelný izolant – fasádní stabilizovaný polystyren nebo minerální deska s kolmým vláknem
- Kotvící nerezová spona s příchytkou izolace
- Vzduchová mezera
- Přizdívka z lícových cihel, ukotvená cca 6 sponami na m2

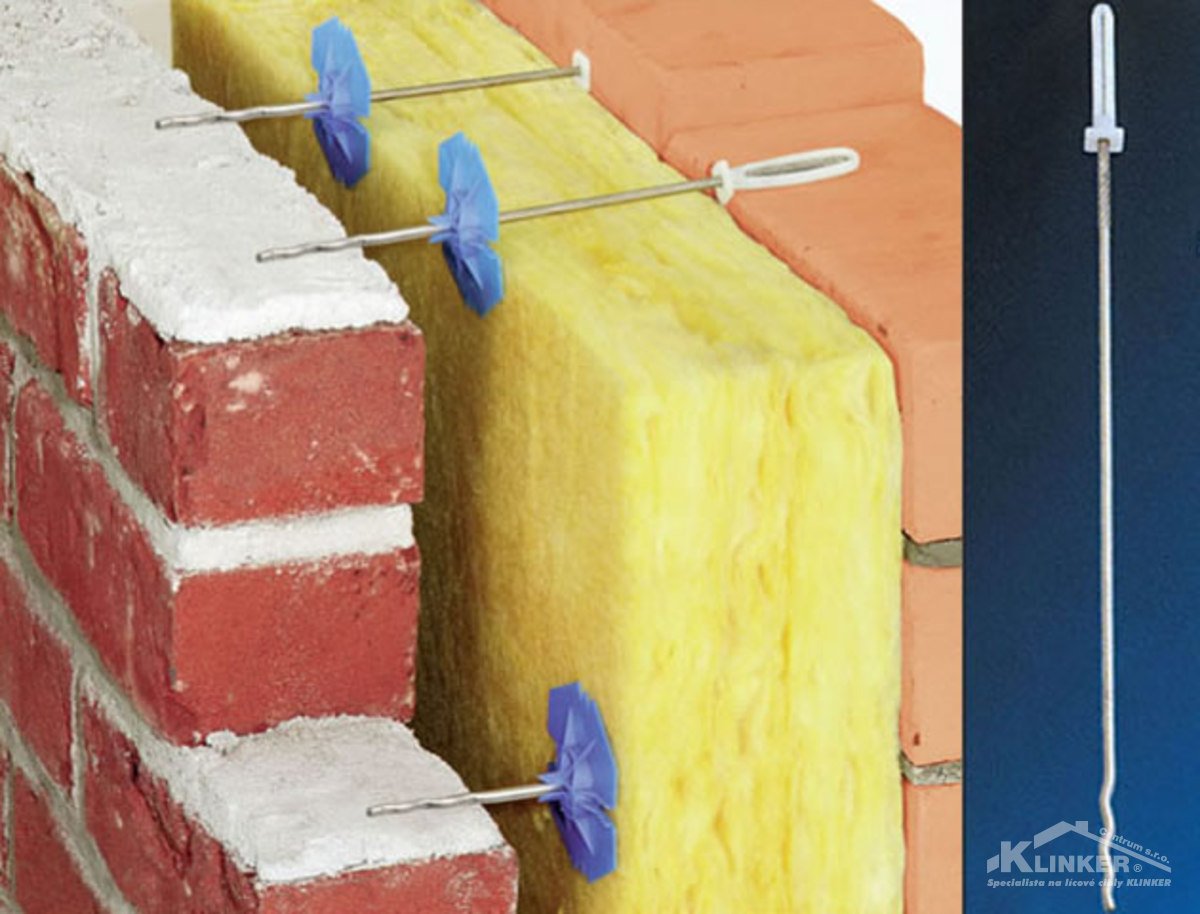

Schéma provětrávané fasády

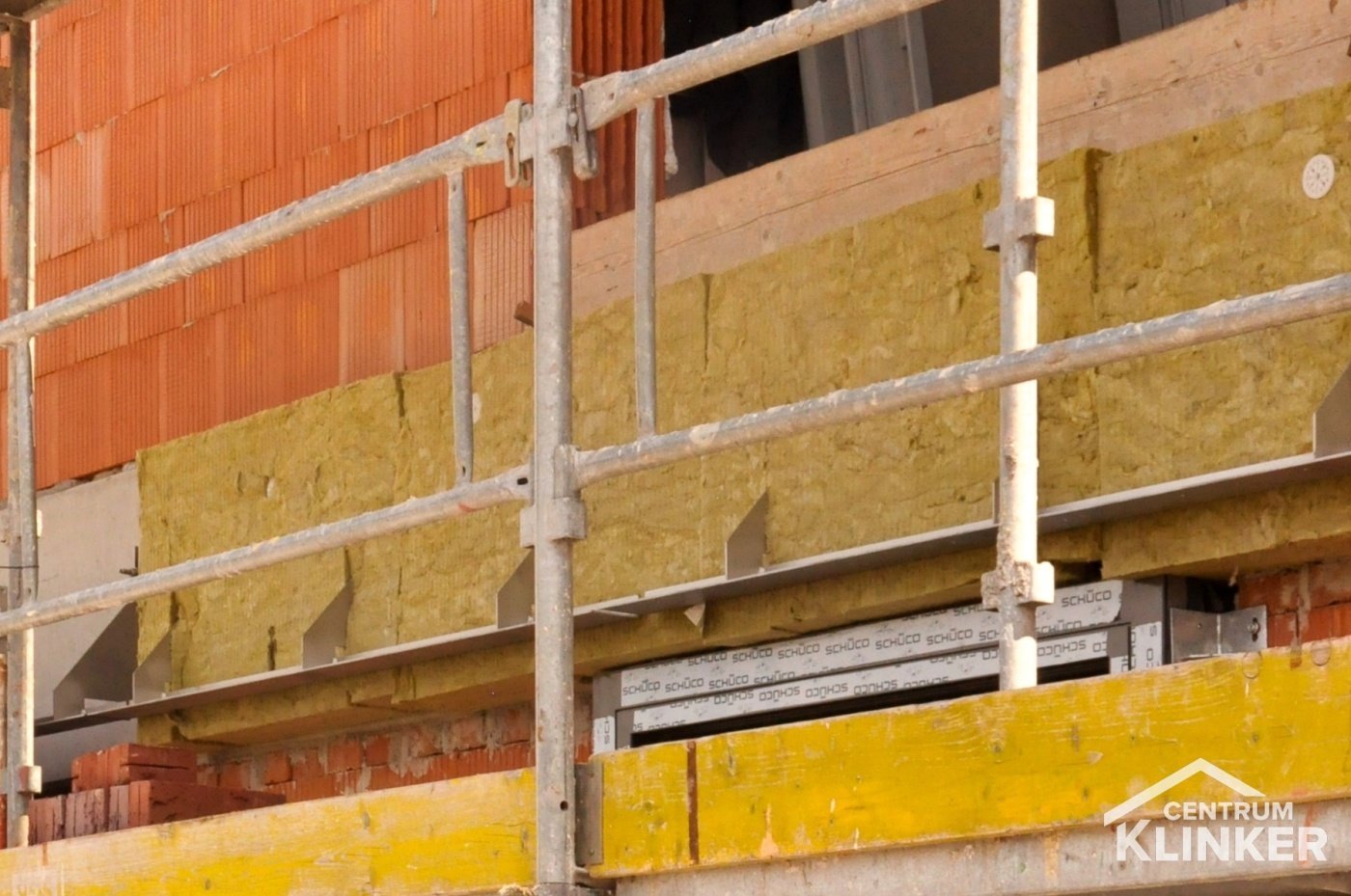

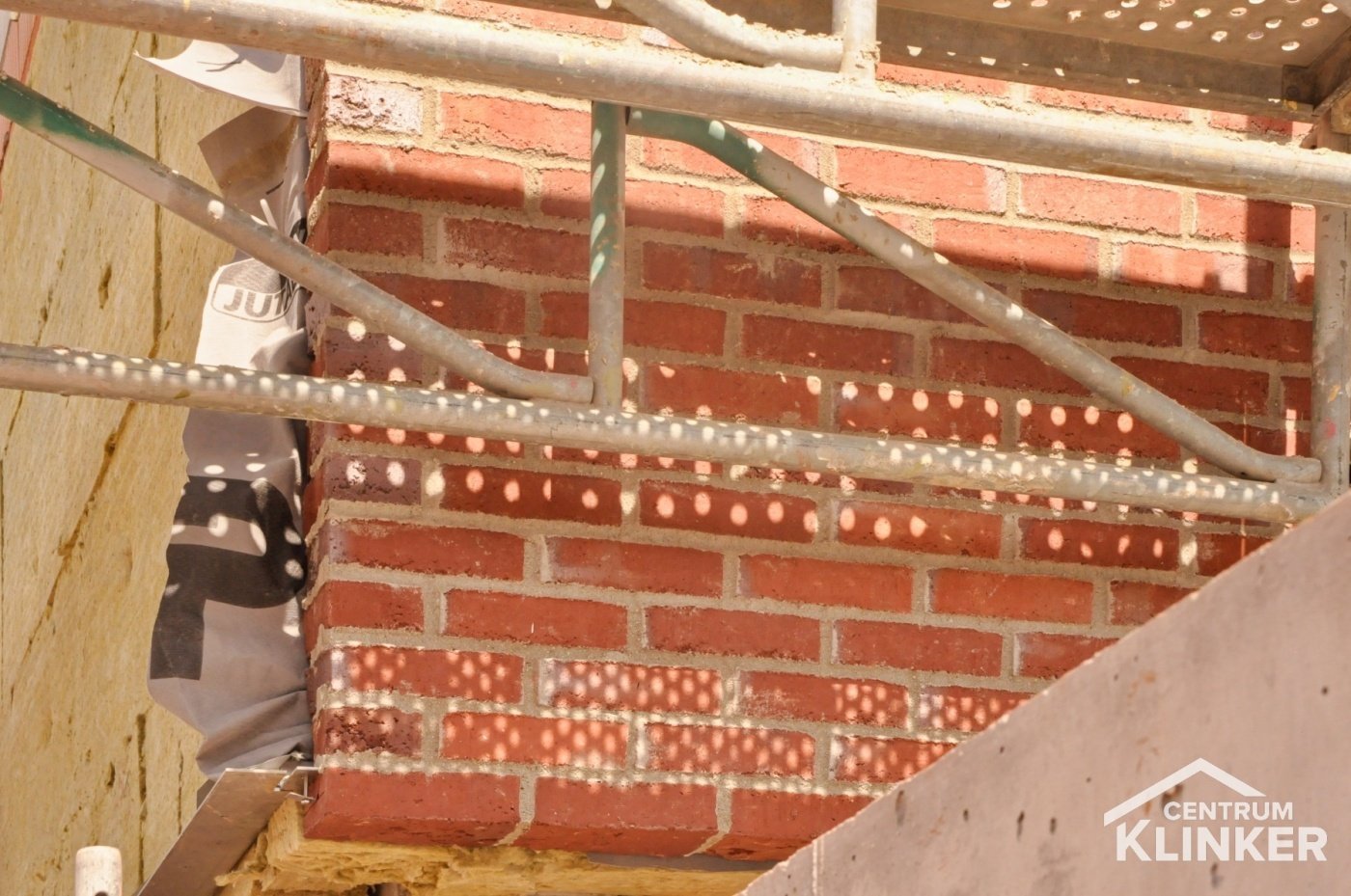

Založení odvětrávané cihlové fasády na nerezové konzole
Jak vybrat kotvy pro odvětrávanou fasádu?

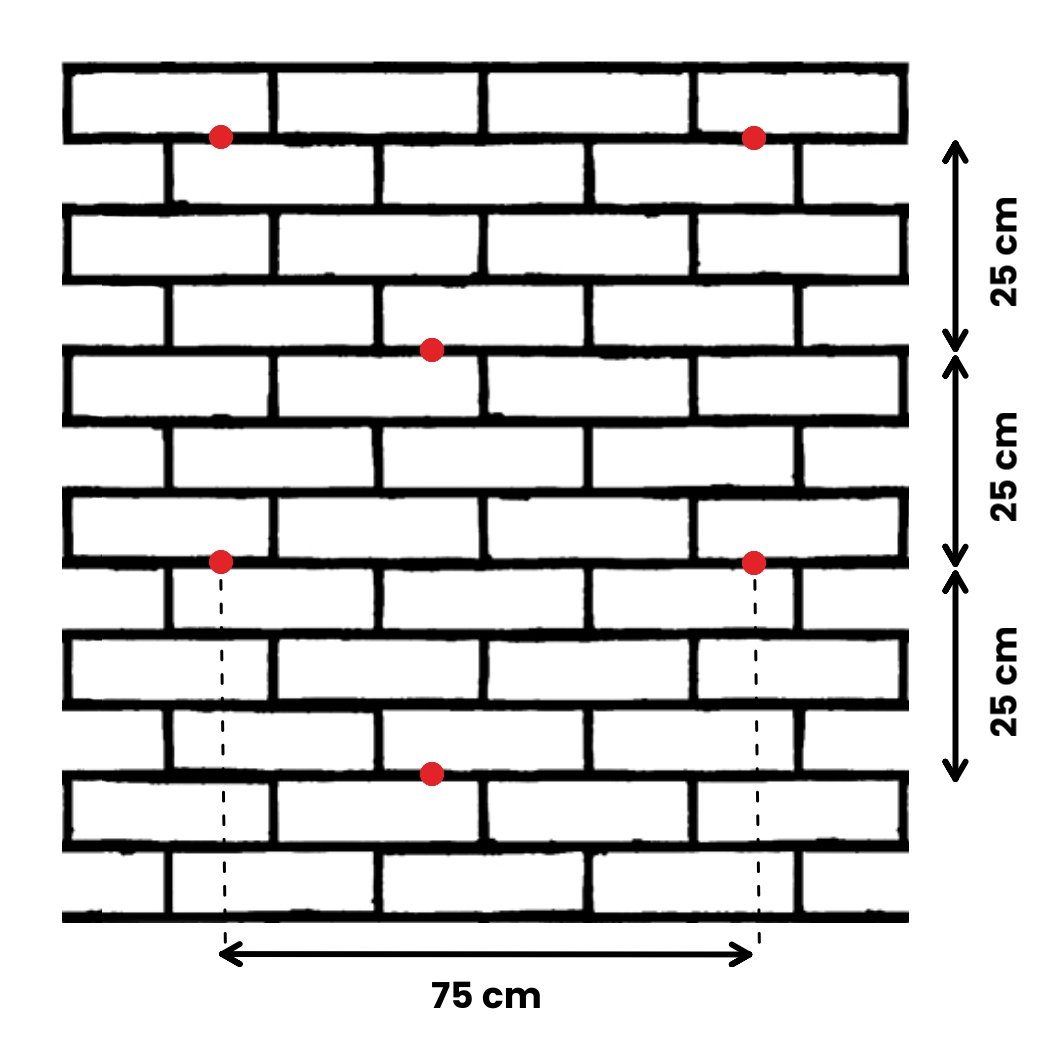

Oba pláště, tj. vnitřní konstrukci a režné zdivo (přizdívku) je nutné spojit ocelovými sponami z nerezavějící oceli. Vzdálenost spon má být ve svislém směru alespoň 500 mm a ve vodorovném alespoň 750 mm, což odpovídá cca 5–6 sponám na 1 m2, viz. schéma rozmístění kotev níže. První vrstvu spon uložíme co nejníže. Zpravidla používáme spony s hmoždinkou do vnitřního zdiva.

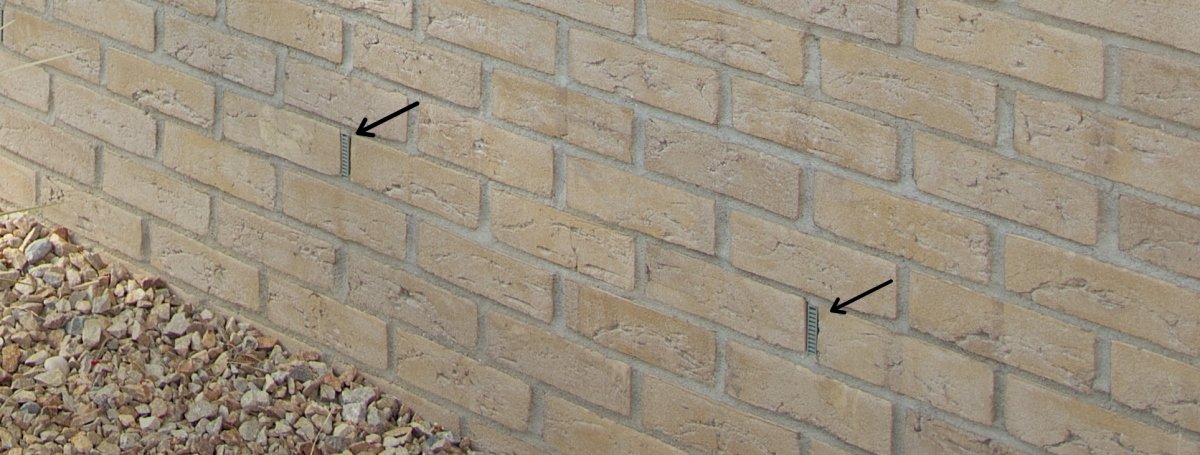

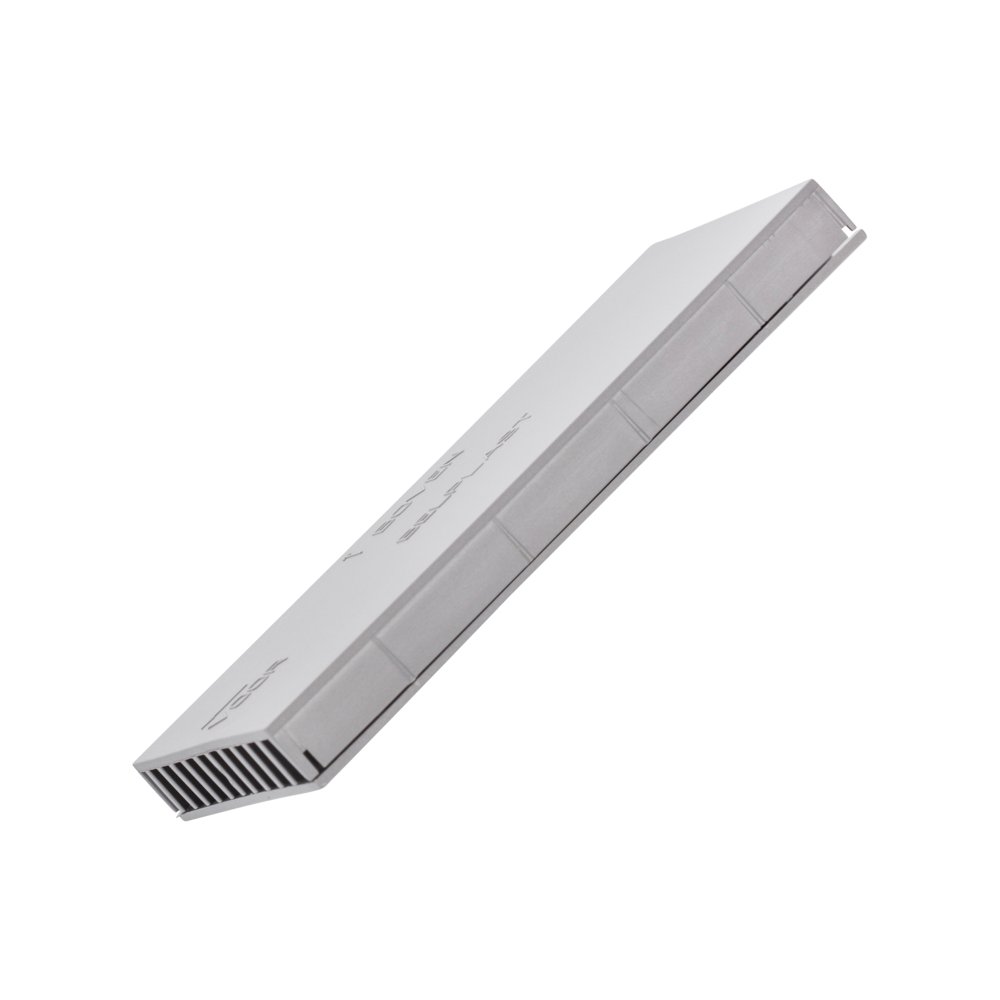

Pro upevnění tepelné izolace doporučujeme použít kombinovanou příchytku izolace s okapničkou. Vnější plášť by měl být dole a nahoře zdi opatřen větracími otvory, stejně tak pod okny a nad okny. Větrací otvory jsou nevyplněné svislé spáry, ideálně zakryté mřížkou (nabízíme bílou, šedou a hnědou), viz. obrázek níže. Celkový průřez větracích otvorů by měl činit cca 75 cm2 na 20 m2 plochy fasády včetně oken a dveří.
Kotvení do cihlového zdiva a betonu
| Kód | Název | Vzdálenost plášťů v mm |
| ZSBE00012 | 13010 kotva ZV-Welle 4x180 | 25–45 |
| ZSBE00013 | 13020 kotva ZV-Welle 4x210 | 45–75 |
| ZSBE00014 | 13030 kotva ZV-Welle 4x250 | 75–115 |
| ZSBE00015 | 13040 kotva ZV-Welle 4x275 | 115–140 |
| ZSBE00016 | 13050 kotva ZV-Welle 4x300 | 140–165 |
| ZSBE00017 | 13060 kotva ZV-Welle 4x320 | 165–185 |
| ZSBE00018 | 13070 kotva ZV-Welle 4x350 | 185–215 |
| ZSBE00019 | 13080 kotva ZV-Welle 4x400 | 200–265 |
| ZSBE00020 | 13087 kotva ZV-Welle 4x450 | 250–315 |
| ZSBE00021 | 13089 kotva ZV-Welle 4x500 | 300–365 |
Kotvení do porobetonu
| Kód | Název | Vzdálenost plášťů v mm |
| ZSBE00006 | 12200 kotva-typ PB 10 4x160 | do 60 |
| ZSBE00007 | 12210 kotva-typ PB 10 4x180 | 60–100 |
| ZSBE00008 | 12220 kotva-typ PB 10 4x210 | 100–125 |
| ZSBE00009 | 12230 kotva-typ PB 10 4x250 | 125–150 |
| ZSBE00010 | 12240 kotva-typ PB 10 4x300 | 150–200 |

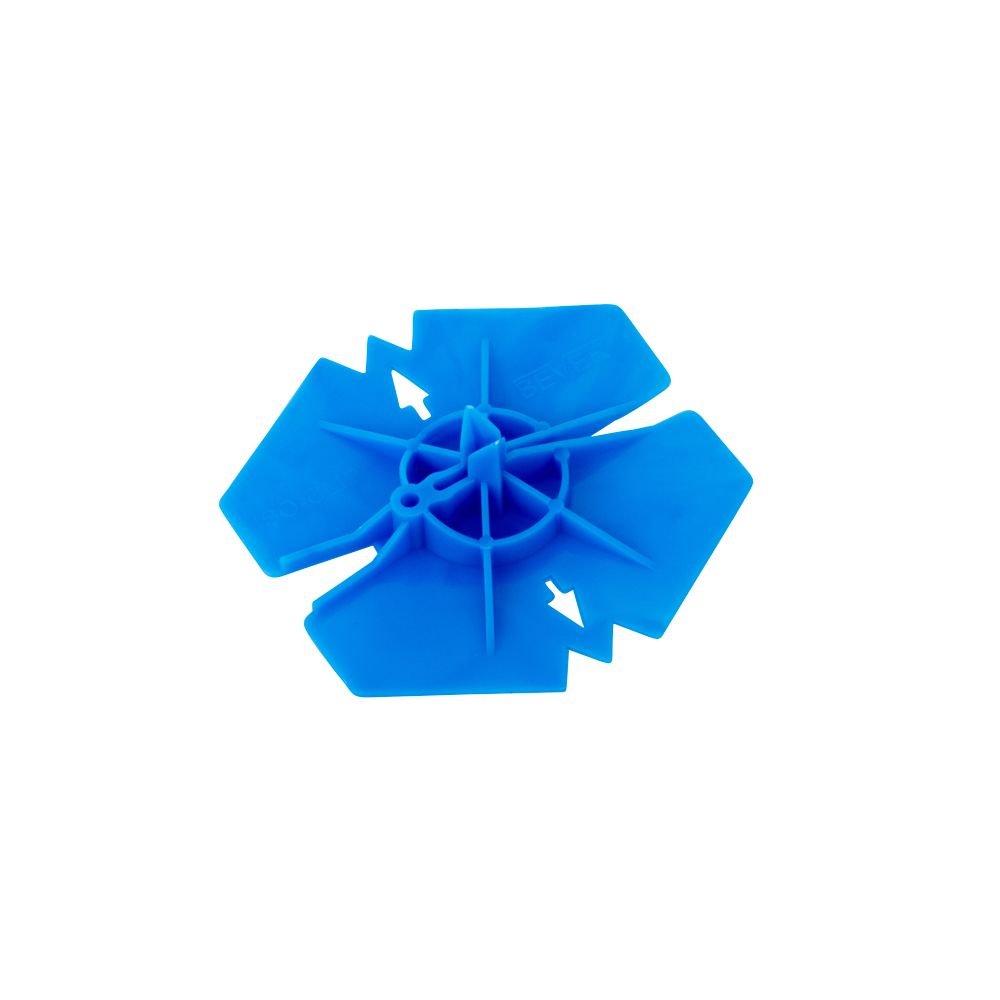

Další příslušenství: Příchytka izolace s okapničkou, adaptér na zašroubování kotev PB.
